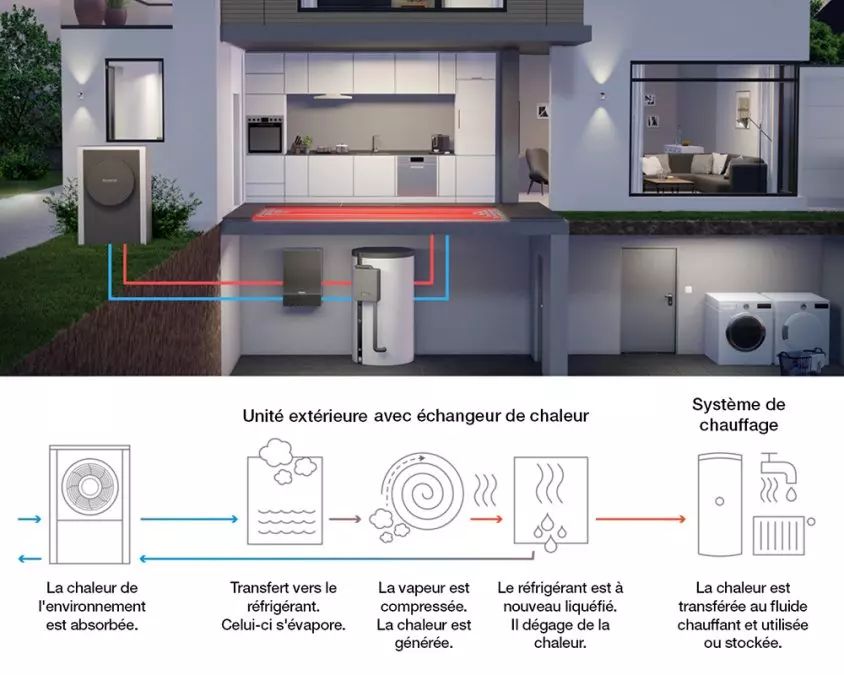

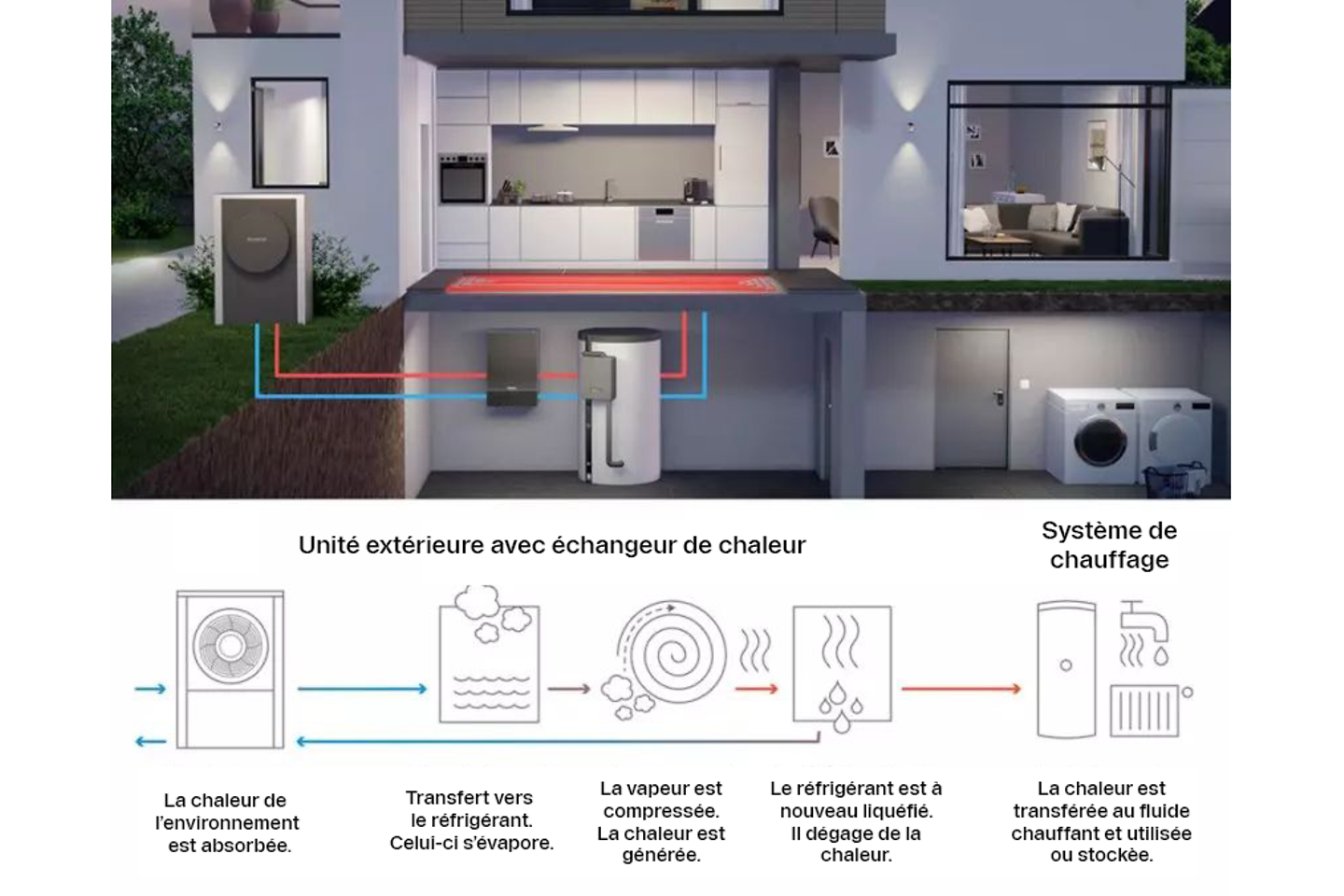

Pompes à chaleur air / eau, quel est le fonctionnement ?
Une pompe à chaleur air / eau est un système de chauffage performant et économique qui permet de récupérer les calories gratuites de l’air extérieure et de les transférer à l’eau du chauffage par le biais du circuit frigorifique. Les pompes à chaleur split et monobloc sont toutes deux des systèmes air/eau.
Avec une pompe à chaleur air / eau, qui est généralement composé de deux modules (une unité extérieure, et une unité intérieure) :
- L’évaporateur absorbe l’énergie gratuite de l’air extérieure et ses calories, donc sa chaleur à un fluide frigorigène circulant dans la pompe à chaleur ;
- Le fluide frigorigène maintenant sous forme gazeuse est aspiré par le compresseur pour augmenter sa pression et sa température ;
- Le fluide à l’état gazeux et chaud passe ensuite dans le condenseur pour transmettre sa chaleur aux circuits de chauffage et d’eau chaude sanitaire ;
- Une fois la chaleur transmise, il redevient liquide sous l’effet de la condensation ;
- Le détendeur fait finalement diminuer la pression et donc sa température, pour retrouver sa pression et température initiale, terminant la boucle et pouvant recommencer un nouveau cycle.
Pompes à chaleur split et monobloc Buderus, quelles sont les différences ?
Le fluide frigorigène et tous les composants frigorifiques de la pompe à chaleur monobloc se situent uniquement dans l’unité extérieure, alors que pour la pompe à chaleur split, le fluide frigorigène et les composants sont répartis et circulent entre l’unité intérieure et extérieure. Par exemple, le composant frigorifique et hydraulique qui est l’échangeur à plaque se situe dans l’unité intérieure, et les autres composants frigorifiques se situent dans l’unité extérieure.

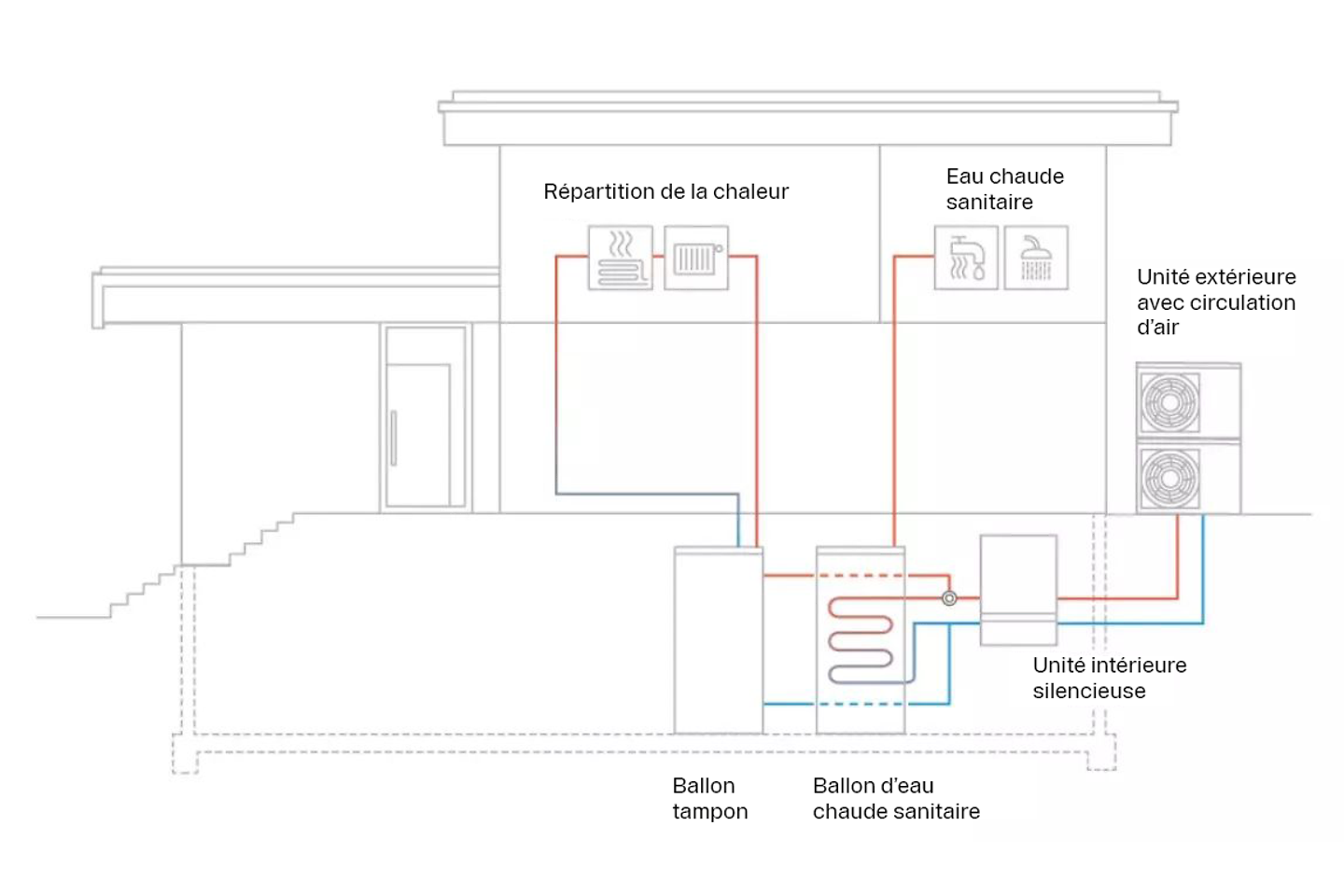

Principe de fonctionnement d'une pompe à chaleur split.

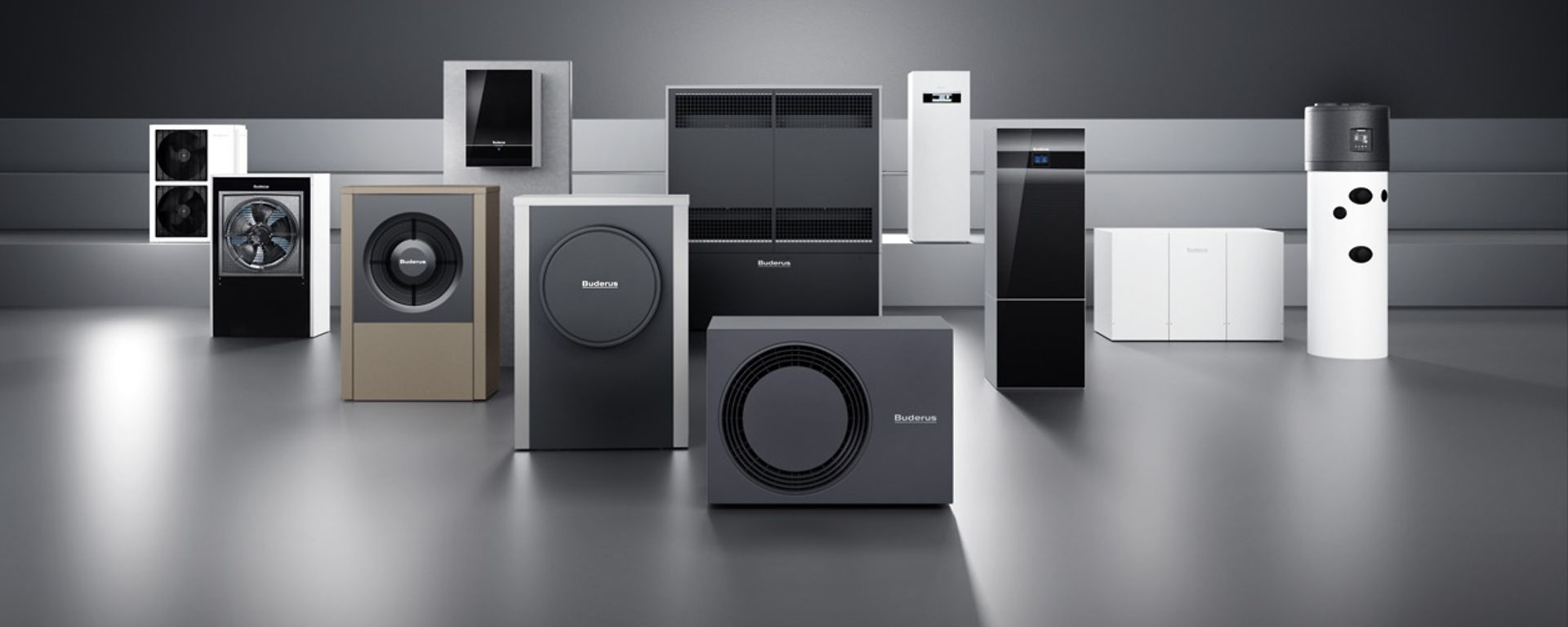

Quelles sont les pompes à chaleur Buderus utilisées pour le monobloc et le split ?
Pompes à chaleur monobloc:
| Pompes à chaleur | Fluide frigorigène | Puissance |
|---|---|---|
| WLW196i | R410A | 6 Kw - 8 Kw - 11Kw - 14Kw |
| WLW196i S + | R410A | 6 Kw |
| WLW176i | R290 | 4 Kw - 5 Kw - 7 Kw - 11 Kw - 12Kw |
| WLW186i | R290 | 4 Kw - 5 Kw - 7 Kw - 11 Kw - 12Kw |
| WLW286i | R407C | 17 Kw - 22 Kw - 38 Kw |
| WLW276 (Industrie) | R32 | 16 Kw - 19 Kw - 24 Kw - 31 Kw -36 Kw - 41 Kw - 53 Kw - 59 Kw -75 Kw – 89 Kw |
Tous ont différentes puissances.
Pompe à chaleur split:
| Pompes à chaleur | Fluide frigorigène | Puissance |
|---|---|---|
| WLW166i | R32 | 4 Kw - 6 Kw - 8 Kw - 10 Kw |
| WLW166i | R410A | 10 Kw - 12 Kw - 14 Kw |
Quelles sont les avantages et les inconvénients des pompes à chaleur monobloc ?
Avantages :
- Composants frigorifiques réunis en un seul appareil
- Installation simple
- Pas besoin d’habilitation pour la pose d’une pompe à chaleur monobloc air / eau
- Faible niveau sonore
- Meilleur rendement calorifique
- WLW196i : unité extérieure peut s’installer à l’intérieure avec des gaines d’air
- Utilisation du fluide écologique R290
Inconvénients :
- Le gaz R290 comprend des distances de sécurité à respecter
- Poids plus élevé
Quelles sont les avantages et les inconvénients des pompes à chaleur split ?
Avantages :
- Moins couteux
- Pas de risque de gel
- Pompe à chaleur plus compact : compresseur dans l’unité intérieure
Inconvénients :
- Nécessite la mise en place d’une conduite frigorigène
- Nécessite une manipulation des fluides
- La société doit avoir l’attestation de capacité et chaque employé manipulant le fluide frigorifique doit avoir sa propre attestation d’aptitude
- Risque de fuites plus élevé
